A cosa serve il vetro ottico incolore?

Vetro ottico incolore è utilizzato in una gamma notevolmente ampia di settori: dagli strumenti scientifici di precisione e sistemi di imaging medico alle fotocamere di consumo, all'ottica di difesa e alle vetrate architettoniche. La sua caratteristica distintiva è la trasmissione eccezionalmente elevata della luce visibile praticamente senza assorbimento o colorazione selettiva, che lo rende il materiale fondamentale ovunque la luce debba essere guidata, focalizzata, divisa o filtrata con la massima fedeltà. A differenza del vetro per finestre standard, il vetro ottico incolore è progettato per esatte specifiche di indice di rifrazione, contenuto di bolle interne ultrabasso e tolleranze di planarità superficiale misurate in nanometri.

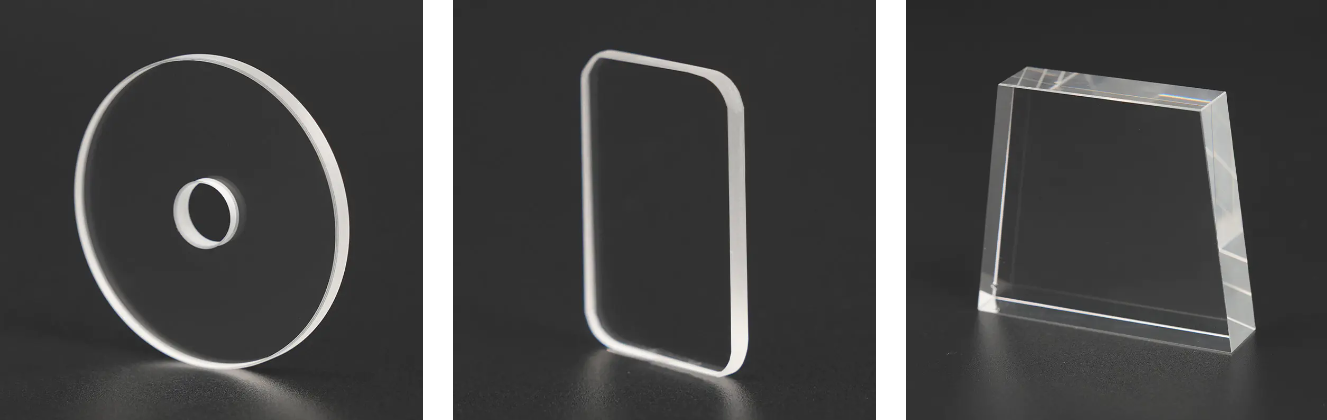

Il termine copre una famiglia di tipi di vetro formulati con precisione, inclusi vetro corona ottico , varianti in borosilicato e vetro al quarzo ad elevata purezza, ciascuno ottimizzato per specifici intervalli di lunghezze d'onda, condizioni ambientali e requisiti meccanici. Capire quale tipo si adatta a quale applicazione è essenziale per ingegneri, specialisti degli appalti e progettisti di sistemi che lavorano con gruppi ottici.

Cosa rende il vetro ottico incolore diverso dal vetro ordinario

La distinzione tra vetro float industriale e vetro ottico di precisione non è semplicemente una questione di chiarezza: riflette filosofie di produzione, standard di purezza delle materie prime e protocolli di test post-produzione fondamentalmente diversi. Vetro ottico ad alta trasmittanza raggiunge velocità di trasmissione della luce visibile di 92% o superiore per superficie , mentre il vetro float standard trasmette tipicamente solo l'80-87% a causa del contenuto di ossido di ferro e delle imperfezioni superficiali.

Le principali proprietà differenzianti del vetro ottico di precisione includono:

• Omogeneità dell'indice di rifrazione: La variazione su un singolo pezzo grezzo è mantenuta a ±1×10⁻⁵ o migliore in materiali di alta qualità
• Classe di bolle e inclusione: Contati e classificati secondo gli standard ISO10110; Il grado 0 consente essenzialmente zero inclusioni visibili
• Grado delle strie: Misurazione delle striature di omogeneità del vetro che distorcerebbero i fronti d'onda; Bersagli in vetro di grado ottico Classe A (nessuna stria rilevabile)
• Birifrangenza dello stress: Lo stress residuo derivante dalla produzione viene ricotto a una temperatura inferiore a 10 nm/cm per prevenire artefatti da polarizzazione
• Qualità della superficie: Specifiche di scavo espresse come 10-5 o 20-10 secondo MIL-PRF-13830B per superfici di precisione

Il grafico sopra illustra il significativo divario di trasmittanza tra i gradi di vetro ottico di precisione e il vetro architettonico standard. Anche un Miglioramento della trasmittanza del 10–15%. si traduce direttamente in guadagni misurabili nel contrasto dell'immagine, nel rapporto segnale-rumore del sensore e nell'efficienza del sistema, spiegando perché il vetro ottico di precisione richiede specifiche dei materiali più elevate in qualsiasi applicazione critica per i fotoni. Nei sistemi ottici multielemento, l'effetto cumulativo delle perdite di trasmittanza per superficie su cinque o dieci elementi della lente rende questa differenza operativamente critica.

Applicazioni primarie del vetro ottico incolore per settore

Vetro ottico di precisione funge da materiale fondamentale praticamente in ogni sistema che richiede una manipolazione controllata della luce. Le sue applicazioni spaziano dai settori sanitario a quello aerospaziale e il tipo di vetro specifico utilizzato in ciascun contesto viene scelto per soddisfare le esigenze specifiche di lunghezza d'onda, ambientali e meccaniche di tale applicazione.

Strumentazione medica e scientifica

Nell'imaging medico, comprese le apparecchiature per microscopia, endoscopia, oftalmologia e citometria a flusso, il vetro ottico incolore deve fornire prestazioni ottiche costanti in condizioni di sterilizzazione, cicli termici ed esposizione a detergenti. Vetro ottico incolore D263T , un vetro borosilicato sottile prodotto con tolleranze di spessore strette, è ampiamente utilizzato come vetro di copertura per vetrini da microscopio e come materiale per finestre nei dispositivi diagnostici microfluidici. La sua bassa autofluorescenza è essenziale per le applicazioni di microscopia a fluorescenza in cui la luce di fondo oscurerebbe altrimenti il ​​segnale misurato.

Gli analizzatori biochimici si basano su celle ottiche realizzate da vetro ottico ad alta trasmittanza per misurare l'assorbanza dei campioni attraverso gli intervalli di lunghezze d'onda UV-visibili. Un singolo errore di misurazione dell'assorbanza di 0,005 AU in un analizzatore di chimica clinica può tradursi in un errore diagnostico, il che significa che la consistenza della trasmittanza del materiale e l'assenza di difetti interni sono direttamente collegate ai risultati sulla sicurezza del paziente.

Fotografia, cinema e ottica di consumo

Obiettivi per fotocamere, obiettivi per telescopi, sistemi di prismi binoculari e ottiche per proiettori sono tra le applicazioni con il volume più elevato vetro ottico trasparente . Vetro ottico incolore K9 (BK7). - un vetro corona borosilicato con un indice di rifrazione di 1,5168 e un numero di Abbe di 64,17 - è forse il vetro ottico più utilizzato al mondo, presente in qualsiasi cosa, dai moduli delle lenti degli smartphone agli obiettivi dei microscopi di ricerca e agli espansori del raggio laser.

Prisma in vetro ottico incolore I componenti sono fondamentali in binocoli, telemetri e spettrometri, dove le configurazioni Porro o prisma a tetto piegano il percorso ottico mantenendo la piena qualità dell'immagine. Il materiale deve presentare un contenuto di strie estremamente basso: qualsiasi disomogeneità nel vetro creerà una distorsione del fronte d'onda visibile come ridotta nitidezza dell'immagine ad alto ingrandimento.

Ottica di difesa, aerospaziale e di sorveglianza

I sistemi ottici militari e aerospaziali impongono le specifiche più esigenti sul vetro ottico incolore, richiedendo prestazioni in intervalli di temperature estreme (da -60°C a 120°C), resistenza all'umidità, alla sabbia e agli attacchi di funghi e stabilità dimensionale in presenza di vibrazioni e carichi d'urto. I sistemi di imaging termico, i telemetri laser, i dispositivi per la visione notturna e le finestre di ricerca della guida missilistica utilizzano tutti vetri ottici specializzati conformi agli standard MIL-SPEC. Vetro ottico al quarzo incolore è particolarmente favorito nelle applicazioni militari di trasmissione UV a causa della sua trascurabile espansione termica e durezza delle radiazioni.

Fotolitografia ed elettronica di semiconduttori

Richiedono substrati per fotomaschere, ottiche di ispezione dei wafer e sistemi di esposizione ai raggi UV nella fabbricazione di semiconduttori vetro ottico di precisione con eccezionale trasmittanza UV e coefficiente di dilatazione termica (CTE) prossimo allo zero. Alla lunghezza d’onda del laser ad eccimeri ArF di 193 nm utilizzata nella litografia UV profonda, solo la silice fusa sintetica – la forma di massima purezza del vetro ottico al quarzo incolore – fornisce un’adeguata trasmittanza e resistenza alle radiazioni. Anche una minima disuniformità del CTE sul grezzo del reticolo sposterebbe le posizioni delle caratteristiche durante il ciclo termico, causando guasti nel controllo della larghezza di linea su scala sub-nanometrica.

Distribuzione della domanda del settore per il vetro ottico incolore

La domanda globale di vetro ottico di precisione è distribuita in modo non uniforme tra i settori, con l’elettronica di consumo e l’imaging che rappresentano il segmento in termini di volume più grande e quello della difesa/aerospaziale che rappresenta il segmento con il valore per chilogrammo più elevato. Comprendere questa distribuzione aiuta produttori e acquirenti ad anticipare i requisiti delle specifiche e le priorità della catena di fornitura.

L’elettronica di consumo, comprese le fotocamere degli smartphone, le ottiche per cuffie AR/VR e i moduli webcam per laptop, rappresenta la quasi totalità Il 38% della domanda globale di vetro ottico incolore in volume , guidato dall’incessante miniaturizzazione dei sistemi di imaging ad alte prestazioni. Segue il settore medico e scientifico con il 22%, riflettendo la crescita costante della diagnostica, della strumentazione genomica e dei dispositivi per test point-of-care. I segmenti della difesa e dei semiconduttori, sebbene più piccoli in termini di volume, rappresentano specifiche tecniche e requisiti di qualità sproporzionatamente elevati, che spesso comportano composizioni di vetro personalizzate non disponibili attraverso le offerte standard del catalogo.

Tipi di vetro ottico incolore e loro casi d'uso specifici

Non tutto il vetro ottico incolore è intercambiabile. Ciascuna formulazione presenta una combinazione unica di indice di rifrazione, dispersione, proprietà termiche, durabilità chimica e lavorabilità che la rende adatta ad applicazioni specifiche. Di seguito è riportata una panoramica comparativa dei tipi principali:

Selezionare il tipo corretto non è solo una decisione prestazionale ma anche economica. Vetro ottico al quarzo incolore offre prestazioni UV e stabilità termica senza pari, ma è significativamente più difficile da lavorare rispetto al vetro K9, poiché richiede utensili diamantati e cicli di lucidatura estesi. Per le applicazioni con luce visibile in cui non sono richieste prestazioni UV, il vetro K9 o B270 offre in genere una qualità ottica equivalente a costi di fabbricazione inferiori e tempi di consegna più rapidi.

Vetro ottico a corona e il suo ruolo nella progettazione delle lenti

Corona in vetro ottico — definito dalla combinazione di indice di rifrazione relativamente basso (nd < 1,60) e bassa dispersione (numero di Abbe > 55) — è la spina dorsale del design delle lenti doppiette acromatiche. Se accoppiato con il vetro flint (indice più alto, dispersione più elevata) in una configurazione doppietta cementata, il vetro corona corregge l'aberrazione cromatica, la tendenza delle lenti semplici a focalizzare diverse lunghezze d'onda della luce in punti diversi, causando frange di colore nelle immagini.

Il principio del doppietto acromatico, dimostrato per la prima volta nel XVIII secolo, rimane ancora oggi in uso in tutto, dai cannocchiali da puntamento ai teleobiettivi per fotocamere, ai rifrattori astronomici e ai sistemi di visione industriale. Il vetro K9 funziona come un vetro a corona ottica in molti di questi sistemi, abbinato a vetri selce più pesanti per ottenere la correzione cromatica richiesta senza il costo di tipi di vetro più esotici.

Le curve di trasmittanza sopra rivelano una separazione decisiva tra i tipi di vetro: vetro ottico al quarzo incolore mantiene una trasmittanza superiore all'80% da circa 200 nm di raggi UV profondi fino a 2.500 nm di infrarossi medi, rendendolo l'unica vera opzione a banda larga. Il vetro ottico K9 e B270, pur essendo eccellenti nell'intervallo visibile (380–780 nm), diventano opachi al di sotto di circa 330 nm, escludendoli dalle applicazioni basate sui raggi UV come apparecchiature per fototerapia, spettroscopia UV e strumenti di esposizione dei semiconduttori. Per i progettisti di sistemi, questa selettività spettrale è una proprietà importante quanto l'indice di rifrazione quando si specificano i componenti in vetro.

Applicazioni emergenti: automobilistico, AR/VR e fotovoltaico

Oltre l’ottica tradizionale, vetro ottico incolore è sempre più centrale per le piattaforme tecnologiche di prossima generazione che stanno rimodellando i modelli di domanda nell’industria globale del vetro.

Ottica LiDAR e ADAS per il settore automobilistico

I veicoli autonomi e semiautonomi utilizzano sensori LiDAR (Light Detection and Ranging) che funzionano principalmente alle lunghezze d'onda di 905 nm e 1550 nm. Le finestre protettive e le ottiche di focalizzazione in questi sistemi richiedono vetro con eccellente trasmittanza NIR, resistenza ai cambiamenti termici automobilistici (da −40°C a 105°C) ed elevata durezza superficiale per resistere ai detriti stradali. Vetro ottico borosilicato incolore e il vetro K9 con rivestimento AR sono entrambi in fase di valutazione attiva per questa applicazione, con il mercato del vetro ottico per autoveicoli che si prevede crescerà a CAGR del 18–22% fino al 2030 .

Guide d'onda di realtà aumentata e virtuale

L'ottica della guida d'onda delle cuffie AR (sottili lastre di vetro che guidano le immagini proiettate verso l'occhio tramite una riflessione interna totale) richiede vetro con un indice di rifrazione superiore a 1,75, uno spessore estremamente uniforme su lastre di grandi dimensioni ed un'eccezionale planarità della superficie. Ciò va oltre il vetro ottico incolore standard in formulazioni specializzate ad alto indice, ma il vetro del substrato della guida d’onda utilizzato nelle applicazioni AR entry-level si basa ancora su varianti di vetro a corona di precisione che soddisfano requisiti rigorosi di spessore e planarità.

Vetro concentratore fotovoltaico e solare

Vetro ottico incolore ultra bianco — prodotto con un contenuto di ossido di ferro inferiore allo 0,01% — viene utilizzato come vetro di copertura per pannelli solari ad alta efficienza e array di lenti a energia solare concentrata (CSP). Il vetro solare standard trasmette circa il 91% della luce incidente; il vetro ultra bianco di grado ottico spinge questo a 93-94% , che si traduce in guadagni misurabili di rendimento energetico negli impianti di parchi solari su larga scala. Si stima che il settore consumi oltre 120 milioni di metri quadrati di vetro ultratrasparente all’anno per applicazioni fotovoltaiche in tutto il mondo.

Il grafico radar visualizza chiaramente il compromesso fondamentale nella scelta del vetro ottico: vetro al quarzo domina in termini di trasmittanza UV, stabilità termica e durabilità chimica, ma ottiene scarsi risultati in termini di lavorabilità ed efficienza in termini di costi a causa della sua estrema durezza e dell'elevato punto di fusione. I vetri K9 e B270, al contrario, sono altamente lavorabili: possono essere molati con precisione, lucidati e rivestiti AR con apparecchiature di fabbricazione ottica standard, rendendoli la scelta pratica per la stragrande maggioranza delle applicazioni di imaging a luce visibile. I progettisti del sistema devono valutare questi compromessi rispetto sia ai requisiti tecnici che agli aspetti economici della produzione.

Norma di qualità e certificazioni per il vetro ottico di precisione

L'approvvigionamento di componenti in vetro ottico di precisione richiede una documentazione di qualità verificabile, in particolare per i settori regolamentati come quelli dei dispositivi medici, dell'aviazione e della difesa. I seguenti standard regolano la qualità del vetro ottico nei diversi mercati:

Quando si valuta a vetro ottico trasparente fornitore, gli acquirenti nella produzione di dispositivi medici dovrebbero verificare la capacità di documentazione ISO 10110 e la certificazione ISO 9001 come requisiti minimi. Gli appalti per la difesa aggiungono requisiti di conformità MIL-SPEC e di tracciabilità dei lotti materiali. Per le applicazioni fotovoltaiche ed elettroniche, la certificazione 3C e la conformità RoHS sono requisiti sempre più standard da parte dei clienti OEM a valle.

Informazioni su Elemento ottico Co., Ltd. di Nantong Xiangyang

Nantong Xiangyang Optical Element Co., Ltd. è stata fondata nel 1996 ed è cresciuta fino a diventare un'impresa high-tech riconosciuta nella provincia di Jiangsu, occupando a 10.000 mq impianto di produzione. Come OEM professionale vetro ottico incolore fornitore e fabbrica di vetro ottico incolore ODM in Cina, l'azienda è specializzata nella produzione e lavorazione di vetro ottico colorato, vetro ottico incolore e serigrafia e tempra di vetro piano.

La qualità del prodotto dell'azienda incontra ISO 9001-2000 standard di qualità del prodotto e detiene la certificazione del sistema di qualità 3C. La sua divisione di produzione di componenti ottici gestisce oltre un centinaio di tipi di prodotti in vetro ottico colorato che coprono le regioni spettrali dell'ultravioletto, del visibile, del vicino infrarosso e dell'infrarosso, supportando applicazioni in strumenti ottici, strumenti medici, analizzatori biochimici, aviazione, sistemi militari e istituti di ricerca scientifica.

La divisione Flat Glass Products è specializzata nella lavorazione profonda del vetro, nella serigrafia e nella tempra del vetro, supportata da linee di produzione automatizzate e apparecchiature di ispezione provenienti da Germania, Giappone e Svizzera. Xiangyang si impegna a essere il fornitore più professionale sia di componenti in vetro ottico che di soluzioni di serigrafia e tempra del vetro, servendo una base di clienti globale con capacità di personalizzazione affidabili per i requisiti OEM e ODM.
