Per la maggior parte degli strumenti, degli apparecchi di illuminazione e degli alloggiamenti dei sensori che devono mantenere le prestazioni cromatiche per anni senza ricalibrazione, I filtri in vetro ad assorbimento selettivo generalmente superano i filtri con rivestimento a film sottile in termini di stabilità angolare, resilienza termica e durata meccanica . Un filtro in vetro ad assorbimento selettivo funziona attraverso il materiale sfuso stesso, quindi l'effetto filtrante non dipende fortemente dall'angolo con cui la luce colpisce la superficie e non si consuma come può fare una pellicola depositata nel tempo. I filtri di rivestimento ottico mantengono ancora un vantaggio quando un progetto richiede una banda passante estremamente stretta, una pendenza di taglio ripida o una combinazione di lunghezze d'onda che il vetro a tinta unita non può raggiungere da solo. Le sezioni seguenti illustrano il ragionamento fisico, il comportamento spettrale e i criteri pratici di selezione alla base di tale risposta, inclusi diversi grafici comparativi e una breve lista di controllo dell'acquirente verso la fine.

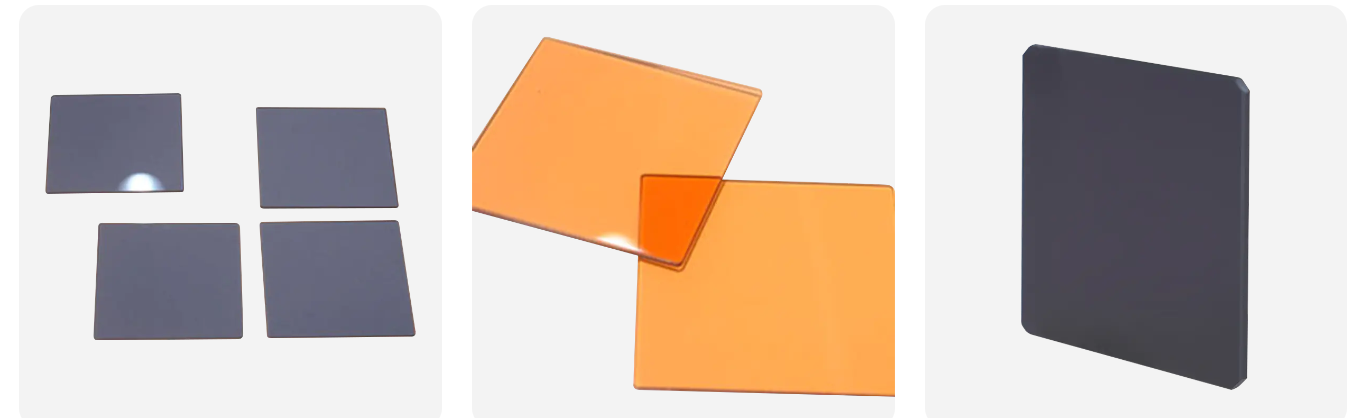

Un filtro in vetro ad assorbimento selettivo è un pezzo di vetro ottico formulato per rimuovere una banda di lunghezza d'onda specifica da un fascio di luce lasciando passare le bande circostanti con una perdita minima. I produttori raggiungono questo effetto fondendo ioni metallici o fini particelle colloidali direttamente nel lotto di vetro, quindi regolando la composizione del vetro e qualsiasi trattamento superficiale in modo che il pezzo finito assorba una parte scelta dello spettro visibile o del vicino infrarosso. La base fisica si trova a livello degli elettroni: quando i fotoni di una particolare energia colpiscono il vetro drogato, quell’energia corrisponde al divario tra gli stati degli elettroni negli ioni aggiunti, quindi quei fotoni vengono assorbiti anziché trasmessi. Ogni altra lunghezza d'onda che non corrisponde a questo gap energetico continua attraverso il vetro in gran parte inalterata, il che è ciò che conferisce a questo tipo di filtro in vetro per l'assorbimento della luce visibile il suo profilo spettrale pulito e ripetibile.
Approcci comuni al doping utilizzati nella produzione del vetro
Tre famiglie di dopanti coprono oggi la maggior parte della domanda commerciale, ciascuna mirata a una parte diversa dello spettro.
Gli ioni dei metalli di transizione come il cromo e il rame producono un filtro di vetro ad assorbimento selettivo verde con un picco di trasmissione compreso all'incirca tra 500 e 560 nanometri, mentre abbattono la luce blu viola e rossa.
Le combinazioni di manganese, titanio, cobalto e neodimio producono un vetro dai toni viola che assorbe fortemente nella regione verde e gialla dello spettro medio lasciando passare il viola, il blu e parte della banda rossa.
Formulazioni specializzate costruite come filtro ottico in vetro che assorbe i raggi UV tagliano le lunghezze d'onda più corte vicino a 365 nanometri e inferiori mentre passano la banda visibile con una risposta piatta e uniforme.
Oltre al lavoro sulla luce visibile, un produttore di filtri in vetro che trasmettono gli infrarossi può drogare lo stesso sistema di vetro di base per far passare l’energia vicino all’infrarosso bloccando al contempo la luce visibile, il che è utile nelle finestre dei sensori che devono respingere le interferenze della luce ambientale.
Che An Optical Coating Filter Is And How Its Principle Differs
Un filtro di rivestimento ottico inizia come un substrato trasparente, spesso vetro semplice o silice fusa, su cui vengono depositati uno alla volta molti strati estremamente sottili all'interno di apparecchiature di deposizione sotto vuoto. Ogni strato porta un diverso indice di rifrazione e la pila è progettata in modo tale che la luce riflessa tra gli strati interferisca in modo costruttivo alle lunghezze d'onda destinate a essere bloccate e in modo distruttivo alle lunghezze d'onda destinate a passare. Si tratta fondamentalmente di un effetto di interferenza piuttosto che di un effetto di assorbimento, che è la differenza fondamentale che lo separa da un filtro in vetro ad assorbimento selettivo.
Famiglie di rivestimenti comuni nell'uso quotidiano
Stack dicroici che riflettono una banda di colore mentre ne trasmettono un'altra.
Rivestimenti passa-banda stretti realizzati per un'unica finestra di lunghezza d'onda stretta.
Rivestimenti notch progettati per respingere una banda stretta facendo passare tutto attorno ad essa.
Poiché il comportamento del filtraggio dipende dall'esatta lunghezza del percorso che la luce attraversa ciascuno strato, la curva di trasmissione di un filtro di rivestimento si sposta verso lunghezze d'onda più corte all'aumentare dell'angolo della luce in entrata. Un rivestimento classificato per un taglio preciso a incidenza normale può spostarsi di diversi nanometri dal bersaglio una volta che la luce arriva anche ad un angolo moderato, il che è importante nei sistemi ottici compatti in cui i raggi raramente viaggiano in un'unica linea retta.
Differenze fondamentali tra le due tecnologie di filtro
La tabella seguente allinea entrambe le tecnologie in base alle proprietà fisiche che molto spesso decidono quale si adatta a un determinato progetto.
Tabella 1. Confronto fisico e prestazionale tra filtri in vetro ad assorbimento selettivo e filtri con rivestimento ottico.
Parametro
Filtro in vetro ad assorbimento selettivo
Filtro con rivestimento ottico
Principio di funzionamento
Assorbimento in massa attraverso vetro drogato
Interferenza del film sottile su un substrato
Sensibilità angolare
Molto basso
Notevole a grandangolo
Nitidezza del bordo di taglio
Pendenza graduale e naturale
Può essere progettato molto ripido
Sensibilità termica
Basso nei range normali
Moderato, dipendente dallo strato
Rischio di delaminazione o usura
Nessuna, l'immobile si trova allo stato grezzo
Possibile in condizioni di umidità o abrasione
Metodo di personalizzazione
Regolare la composizione del vetro e il livello di drogaggio
Regola il numero e lo spessore degli strati
Confronto delle prestazioni tra cinque parametri ottici chiave
Il grafico orizzontale riportato di seguito assegna un punteggio a entrambe le famiglie di filtri su una scala relativa da zero a cento in base a cinque parametri che gli ingegneri ottici controllano più spesso durante la selezione dei componenti. Questi punteggi riflettono il comportamento tipico osservato su campioni di produzione comuni piuttosto che su un singolo rapporto di test.
L’indipendenza dell’angolo e la coerenza del colore a lungo termine mostrano il divario più ampio , motivo per cui i filtri in vetro ad assorbimento selettivo rimangono una scelta comune per mirini, obiettivi ad ampia apertura e qualsiasi alloggiamento in cui la luce raramente colpisce direttamente il filtro.
Comportamento della trasmissione spettrale di un tipico filtro in vetro ad assorbimento selettivo verde
Il grafico seguente traccia una curva di trasmissione rappresentativa per un filtro in vetro ad assorbimento selettivo di tonalità verde drogato con ioni cromo e rame. La trasmissione aumenta rapidamente quando la lunghezza d'onda si avvicina a 480 nanometri, raggiunge un ampio picco tra 500 e 560 nanometri, quindi diminuisce dolcemente sul lato della lunghezza d'onda lunga. Questo delicato sollevamento e abbassamento è caratteristico del vetro ad assorbimento sfuso ed è uno dei motivi per cui questi filtri producono una resa cromatica naturale e uniforme anziché l'output dai bordi più duri tipico di uno strato di rivestimento stretto.
Poiché la curva ha una pendenza graduale anziché scendere lungo una linea quasi verticale, piccole variazioni di produzione nello spessore del vetro o nella concentrazione del drogante spostano il picco solo leggermente, mantenendo la consistenza del colore da lotto a lotto ben entro la tolleranza per la maggior parte delle applicazioni di strumenti e illuminazione.
Dove vengono utilizzati i filtri in vetro ad assorbimento selettivo in tutti i settori
La domanda di un filtro in vetro per la selezione della lunghezza d’onda abbraccia diversi settori e la quota relativa riportata di seguito riflette il tipico ordine di grandezza osservato negli attuali ordini di produzione.
Note applicative rappresentative
Ottico instruments including fluorescence microscopes, DNA sequencers and spectrometers rely on an optical absorption glass filter for sensors to strip stray light before it reaches the detector.
Industriale processes such as semiconductor lithography and UV curing use absorption glass as a stable window material that limits heat build up on sensitive substrates.
L'illuminazione scenica e fotografica utilizza vetro assorbente colorato per modellare il colore visibile, impedendo al tempo stesso alla radiazione termica infrarossa di raggiungere il soggetto illuminato.
I vetri architettonici e quelli automobilistici utilizzano strati assorbenti colorati per ridurre il guadagno di calore solare mantenendo un livello di luce interna confortevole.
Medico and biochemical instruments depend on consistent spectral response for accurate readings across repeated testing cycles.
Grafico radar di confronto multidimensionale
Sei dimensioni contano di più quando si valuta un filtro in vetro ad assorbimento selettivo rispetto a un filtro di rivestimento per un nuovo design. Il grafico radar riportato di seguito traccia entrambe le tecnologie sulla stessa scala in modo che i compromessi siano visibili a colpo d'occhio.
I filtri di rivestimento estendono ulteriormente la selettività spettrale e la flessibilità di produzione , poiché un processo di deposizione può prendere di mira una combinazione insolita di lunghezze d'onda che nessuna singola formula di vetro raggiunge da sola. Il vetro assorbente si estende ulteriormente in termini di indipendenza angolare, stabilità termica e consistenza a lungo termine, il che spiega perché rimane comune nei percorsi ottici fissi che rimangono in servizio per molti anni.
Stabilità ambientale e durata a lungo termine in condizioni reali
I filtri in vetro ad assorbimento selettivo portano le loro proprietà ottiche all'interno del materiale stesso, quindi un leggero graffio della superficie o l'esposizione all'umidità non modifica la banda di lunghezze d'onda che assorbe, ma solo la sua chiarezza fisica se il danno diventa grave. I filtri di rivestimento mantengono le loro proprietà ottiche in una pila di strati spessi solo pochi micron, il che significa che l'ingresso di umidità, la pulizia ripetuta, i cicli termici o l'esposizione ai raggi UV a lungo termine possono allentare o ossidare gradualmente i singoli strati. Una volta che uno strato si sposta anche leggermente, l'intero schema di interferenza si sposta con esso, modificando nel tempo la lunghezza d'onda di taglio effettiva.
Dove questa differenza si manifesta maggiormente
Le vetrate architettoniche per esterni, i vetri automobilistici esposti al sole diretto e le apparecchiature industriali che funzionano vicino a fonti di calore sono gli ambienti in cui il divario tra le due tecnologie diventa più visibile nel corso di un periodo di servizio pluriennale. Gli strumenti per camere bianche e da laboratorio mantenuti in un ambiente controllato riscontrano una differenza pratica minore, sebbene la sensibilità angolare favorisca ancora il vetro di assorbimento ogni volta che il percorso ottico non è perfettamente collimato.
Punti di stress tipici controllati durante la valutazione
Gli acquirenti in genere eseguono controlli del ciclo termico, controlli di immersione in umidità e controlli ripetuti di pulizia con salviette su pezzi campione prima di impegnarsi in un ordine di produzione, poiché questi tre punti di stress rivelano la maggior parte della differenza pratica tra il vetro sfuso e una pila di rivestimento depositata.
Opzioni di personalizzazione per filtri in vetro ad assorbimento selettivo
Gli acquirenti che acquistano un filtro in vetro ad assorbimento selettivo personalizzato in genere iniziano da una curva di trasmissione target piuttosto che da una parte fissa del catalogo. Un fornitore di filtri assorbenti in vetro ottico colorato può regolare diverse variabili per raggiungere quella curva.
Tipo e concentrazione di drogaggio per spostare la banda di assorbimento verso una specifica lunghezza d'onda target.
Spessore del vetro, poiché la profondità di assorbimento segue la lunghezza del percorso ottico attraverso il materiale.
Finitura superficiale e trattamento dei bordi per il montaggio all'interno di una custodia specifica o di un modulo sensore.
Costruzioni combinate che accoppiano un nucleo di vetro ad assorbimento con un sottile strato antiriflesso, utile quando un progetto richiede la stabilità del vetro ad assorbimento con una trasmissione complessiva leggermente superiore.
Le richieste indirizzate a una linea di vetro per filtri ottici con lunghezza d'onda personalizzata, a un produttore di filtri in vetro per trasmissione a infrarossi o a un fornitore di vetro per filtri ottici assorbenti in grado di mantenere una stretta tolleranza tra lotto e lotto di solito si muovono più velocemente quando l'acquirente condivide una curva di trasmissione target, l'intervallo di temperatura operativa e le dimensioni fisiche di montaggio in anticipo.
Background produttivo dietro affidabili filtri in vetro ad assorbimento selettivo
Nantong Xiangyang Optical Element Co., Ltd produce vetro ottico colorato e incolore dal 1996 da una struttura di diecimila metri quadrati nella provincia di Jiangsu. La divisione componenti ottici si concentra sui filtri in vetro ottico colorato che coprono le regioni dell'ultravioletto, del visibile, del vicino infrarosso e dell'infrarosso, utilizzando oltre un centinaio di tipi di vetro attraverso linee di lavorazione dotate di apparecchiature ottiche dedicate per la smerigliatura, la lucidatura e il test spettrale. La produzione di questa divisione comprende strumenti ottici, strumenti medici e biochimici, apparecchiature analitiche, elettronica, aviazione e numerosi istituti di ricerca e università.
Una divisione separata del vetro piano si occupa della serigrafia e della tempra del vetro per pannelli di controllo, alloggiamenti di elettrodomestici e componenti di interruttori, il che mantiene l'azienda familiare sia con il vetro ottico di precisione che con la lavorazione del vetro di produzione di massa sotto lo stesso tetto. Per un team di progetto che confronta un produttore di filtri in vetro ad assorbimento selettivo con un produttore di vetro per filtri ottici in tutta la Cina, questa combinazione di apparecchiature di test ottici dedicate e una lunga storia di produzione è uno dei segnali pratici che vale la pena controllare durante la valutazione del fornitore.
Come scegliere tra filtri di assorbimento selettivo e di rivestimento per un progetto
Una breve lista di controllo aiuta a restringere la decisione prima di richiedere campioni.
Mappare la banda di lunghezze d'onda richiesta e verificare se un tipo di vetro colorato standard la copre già da vicino.
Confermare l'intervallo di angoli di incidenza che il filtro vedrà nel percorso ottico effettivo, non solo nel centro di progettazione.
Prendere nota dell'ambiente operativo, compresi umidità, sbalzi di temperatura ed esposizione ai raggi UV esterni.
Decidere quanto deve essere ripido il bordo di taglio, poiché una banda passante molto stretta potrebbe comunque richiedere una soluzione di rivestimento.
Pianificare la durata di servizio prevista e la difficoltà di ricalibrazione o sostituzione una volta distribuita l'unità sul campo.
I progetti che selezionano la maggior parte delle caselle di cui sopra a favore della stabilità e della semplicità tipicamente optano per un filtro in vetro ad assorbimento selettivo, mentre i progetti che necessitano di un bordo spettrale insolitamente stretto o ripido spesso finiscono per specificare un filtro di rivestimento o una combinazione di entrambe le tecnologie all'interno dello stesso percorso ottico.
Domande frequenti sui filtri in vetro ad assorbimento selettivo
Q1: Cos'è un filtro in vetro ad assorbimento selettivo
È un vetro ottico formulato con ioni metallici o particelle colloidali in modo da assorbire una banda di lunghezze d'onda prescelta trasmettendo la luce circostante con poca perdita.
D2: In che modo un filtro in vetro assorbente blocca lunghezze d'onda specifiche
Gli ioni drogati all'interno del vetro assorbono fotoni la cui energia corrisponde a una transizione elettronica interna, rimuovendo quella banda di lunghezze d'onda lasciando in gran parte inalterate le altre lunghezze d'onda.
Q3: Qual è la differenza tra filtri di assorbimento e filtri di interferenza
I filtri di assorbimento rimuovono la luce attraverso il materiale di vetro sfuso, mentre i filtri di interferenza utilizzano sottili strati depositati che riflettono e cancellano le lunghezze d'onda indesiderate attraverso l'interferenza ottica.
Q4: Perché utilizzare filtri in vetro colorato invece di filtri rivestiti
Il vetro colorato mantiene stabile la risposta spettrale su ampi angoli di visione e resiste alla graduale degradazione dello strato che può influenzare una superficie rivestita nel corso degli anni di utilizzo.
Q5: A cosa servono i filtri ad assorbimento selettivo
Gli usi comuni includono sensori ottici, sistemi di visione artificiale, apparecchiature per spettroscopia e strumenti medici che necessitano di una risposta spettrale stabile e ripetibile.
Q6: Quale filtro ottico è adatto alla protezione UV
Un filtro ottico in vetro che assorbe i raggi UV formulato per tagliare le lunghezze d'onda più corte è generalmente l'opzione più semplice e più stabile per un servizio di protezione UV continua.
Q7: È possibile personalizzare i filtri in vetro ad assorbimento
Sì, il tipo di drogaggio, la concentrazione, lo spessore e la finitura superficiale possono essere regolati per raggiungere una curva di trasmissione target per un progetto specifico.
